O que é um hidrômetro com saída pulsada
O hidrômetro com saída pulsada é um medidor de água que, além do mostrador mecânico com os algarismos de volume, gera um sinal elétrico discreto a cada determinado volume que passa por ele. Esse sinal, o pulso, permite que um coletor de dados, um CLP ou um módulo de telemetria conte o consumo à distância, sem que alguém precise ir até o relógio para fazer a leitura.
A saída pulsada é a ponte entre um instrumento tradicional e o mundo da automação. Ela mantém a robustez e a simplicidade do hidrômetro e acrescenta a possibilidade de registrar consumo por intervalo, detectar vazamentos por consumo contínuo, ratear custos entre setores e alimentar painéis de acompanhamento.
Este artigo explica como o sinal é gerado, o que é o valor por pulso, como ligar o hidrômetro a um sistema de telemetria e quais cuidados evitam as falhas mais comuns, como pulsos perdidos, contagem duplicada e ruído na linha.
Como o pulso é gerado
O princípio mais comum em hidrômetros com saída pulsada é o do contato magnético. Um ímã acoplado a uma parte giratória do mecanismo de totalização passa perto de um sensor, que muda de estado a cada passagem. Com isso, cada volume definido corresponde a uma transição do sinal.
Existem, em termos gerais, duas famílias de sensores de pulso:
- Contato reed (ampola de contato seco): um interruptor que fecha sob a ação do campo magnético. Não precisa de alimentação e se comporta como uma chave, por isso costuma ser chamado de saída a contato seco.
- Sensores eletrônicos: como sensores de efeito Hall ou ópticos, com saída a transistor, que normalmente exigem alimentação e entregam um nível de tensão ou uma saída coletor aberto.
O tipo de saída do seu hidrômetro precisa ser conferido na ficha técnica, pois define como ele deve ser ligado ao coletor de dados. Contato seco e saída a transistor têm requisitos elétricos diferentes.

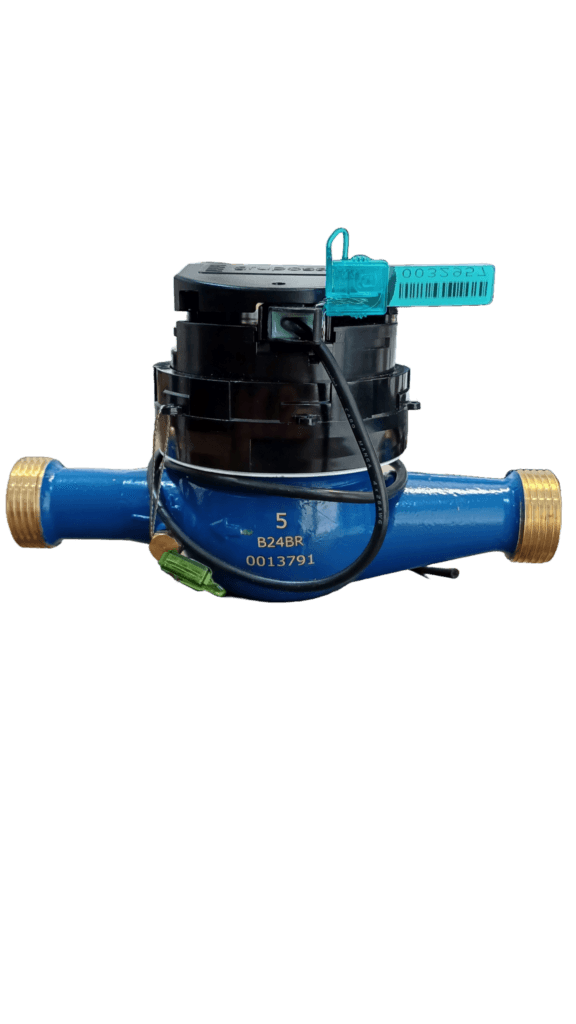

Um exemplo de produto com essa característica é o hidrômetro 3/4 pol DN20 Qn 5 m³/h equipado com saída pulsada, indicado para cenários em que o consumo precisa ser lido por um sistema de aquisição. Para qualquer modelo, confirme na documentação o tipo de contato e o valor do pulso.
Valor por pulso: a constante que precisa estar correta
O valor por pulso é o volume de água que corresponde a um pulso, em geral expresso em litros por pulso ou metros cúbicos por pulso. É a constante que converte a contagem em volume: volume acumulado igual ao número de pulsos multiplicado pelo valor por pulso.
Esse valor é definido pelo fabricante e depende do modelo e da configuração do emissor de pulsos. Alguns hidrômetros oferecem mais de uma opção de valor por pulso, selecionada na fabricação ou por ajuste do emissor. Por isso, nunca assuma o valor: leia a ficha técnica ou a etiqueta do equipamento e registre-o no cadastro do ponto de medição.
Um erro de constante produz um erro proporcional em todos os dados, de forma silenciosa e persistente. Se o sistema acredita que cada pulso representa um volume diferente do real, os gráficos parecerão normais, apenas deslocados. Por isso a conferência inicial é indispensável.
Uma boa prática é comparar, no comissionamento, o volume registrado pela telemetria com a diferença de leitura do totalizador mecânico do hidrômetro em um mesmo intervalo. Se os valores divergem, há problema de constante, de contagem ou de instalação.
Resolução: o que o valor por pulso significa para a medição
O valor por pulso define a resolução do sinal remoto. Um pulso grande significa que o sistema só percebe o consumo em degraus, e vazões baixas podem levar muito tempo para gerar um único pulso. Um pulso pequeno fornece dados mais finos, mas gera mais pulsos por segundo em vazões altas, o que exige que a entrada do coletor aceite a frequência correspondente.
Essa relação pode ser estimada: a frequência de pulsos é a vazão dividida pelo valor por pulso, com as unidades coerentes. Em vazões altas, a frequência sobe, e é preciso verificar se ela respeita a frequência máxima aceita pela entrada do equipamento receptor. Em vazões baixas, o intervalo entre pulsos aumenta, e detectar um vazamento pequeno pode exigir uma janela de observação longa.
Escolher bem a resolução depende do objetivo. Para faturamento interno mensal, pulsos maiores bastam. Para análise de perfil horário ou detecção de consumo noturno, a resolução fina faz diferença.
Como ligar o hidrômetro ao coletor de dados
A ligação do sinal segue a natureza do contato. Em linhas gerais:
Contato seco (reed)
O contato é ligado a uma entrada digital do coletor, que fornece a tensão de referência e lê se o circuito está aberto ou fechado. Muitas entradas de datalogger e de CLP têm resistor interno de pull-up ou permitem configurá-lo. Como o contato seco não tem polaridade, em geral a ordem dos fios não importa. Siga a ficha técnica do coletor.
Saída a transistor (coletor aberto)
Exige alimentação do emissor, e a polaridade deve ser respeitada. A saída precisa de um resistor de pull-up ou de uma entrada compatível, e as tensões máximas da ficha técnica não devem ser excedidas. Uma ligação incorreta pode danificar o emissor.
Entrada do receptor
O equipamento que recebe o sinal precisa aceitar o tipo de contato e a largura mínima do pulso. Coletores de baixo consumo, alimentados por bateria, costumam ter entradas específicas para contato seco, mas com limitação de frequência. Confira esses limites antes de definir o valor por pulso.
Em instalações mais simples, o pulso alimenta um contador dedicado ou um módulo de telemetria com transmissão por rede celular, radiofrequência ou outro meio. Nesses casos, o fabricante do módulo indica como ligar o sinal, e a documentação do hidrômetro deve ser consultada para garantir a compatibilidade.
Cabo, distância e ruído
O cabo de pulsos é a parte mais negligenciada da instalação, e é onde muitos problemas aparecem. Alguns cuidados práticos:
- Use cabo adequado: par trançado blindado é uma boa escolha em ambientes com interferência, com a blindagem aterrada em uma das extremidades, conforme orientação do fabricante do coletor.
- Separe do cabeamento de potência: evite percorrer a mesma canaleta de cabos de motores, inversores e cargas indutivas, que induzem ruído.
- Respeite a distância máxima: o comprimento de cabo aceitável depende do tipo de saída e da entrada do receptor. A ficha técnica do fabricante é a referência.
- Proteja as conexões: em caixas e cavaletes, a umidade corrói terminais. Use emendas estanques e conectores adequados ao ambiente.
- Considere proteção contra surtos: em locais expostos a descargas atmosféricas, dispositivos de proteção ajudam a preservar a eletrônica.
Sintomas de problema no cabeamento incluem contagem acima do esperado, em geral por ruído interpretado como pulsos, e contagem abaixo do esperado, por pulsos curtos demais ou contato intermitente.
Pulsos perdidos e contagem duplicada
Duas falhas são típicas de sistemas de telemetria baseados em pulsos.
A perda de pulsos ocorre quando o coletor não consegue registrar todos os eventos: a entrada é lenta para a frequência gerada, o equipamento está em modo de baixo consumo, a largura do pulso é menor que o tempo mínimo de detecção ou o dispositivo é reiniciado e perde a contagem não gravada. A solução passa por conferir as especificações do receptor, usar contadores em hardware quando necessário e gravar a contagem acumulada, em vez de apenas o delta do período.
A contagem duplicada ou espúria vem, em geral, do efeito de repique (bounce) do contato mecânico, que pode abrir e fechar várias vezes em poucos milissegundos durante a transição, ou de ruído induzido. Filtros de entrada, tempo de debounce configurável no receptor e cabeamento adequado resolvem a maior parte dos casos.
Outro fenômeno é o movimento oscilatório do ímã quando há vazão muito baixa ou pulsação, o que pode gerar transições repetidas na mesma posição. Alguns emissores tratam isso internamente, outros não. Vale consultar o fabricante quando houver suspeita.
Uma prática recomendada em telemetria é armazenar o valor totalizado, e não só a variação. Com o acumulado, uma falha de comunicação pontual não significa perda de consumo, pois o dado seguinte recupera o total.
Do pulso ao dado útil: o que a telemetria pode entregar
Com os pulsos registrados a intervalos regulares, o sistema pode calcular grandezas derivadas.
- Volume por período: diferença do totalizador entre dois instantes.
- Vazão média no intervalo: volume do intervalo dividido pelo tempo.
- Perfil de consumo: distribuição do uso ao longo do dia e da semana.
- Consumo mínimo noturno: em setores sem uso noturno, vazão contínua de madrugada pode indicar vazamento.
- Rateio: alocação de custo entre unidades consumidoras com base na medição individual.
- Alarmes: consumo acima de um limite, ausência de consumo em processo que deveria consumir ou fluxo reverso quando o medidor o detecta.
É importante lembrar que a vazão calculada a partir de pulsos é média no intervalo. Variações rápidas dentro do intervalo não aparecem. Para acompanhar transitórios, o intervalo de registro precisa ser compatível.
A precisão do conjunto não é só a do hidrômetro
A saída pulsada transmite a informação do mecanismo do hidrômetro. Logo, a qualidade do dado remoto depende da exatidão do próprio medidor, das condições de instalação e da confiabilidade da cadeia de contagem.
No medidor, pesam a faixa de vazão em que ele opera, a orientação de montagem, a presença de ar, a qualidade da água e o desgaste ao longo do tempo. Medidores sobredimensionados, por exemplo, tendem a operar com frequência em vazões baixas, onde a leitura é menos favorável. No sistema remoto, pesam a constante correta, a entrada adequada e o cabeamento.
Para manter a confiança nos dados, inclua o hidrômetro em um plano de verificação e calibração de instrumentos, e compare periodicamente o totalizador mecânico com o acumulado da telemetria. Se houver divergência, investigue antes de confiar em relatórios e rateios.
Boas práticas de comissionamento
Um roteiro simples ajuda a entregar a instalação funcionando e documentada.
- Registre o modelo, o número de série, o valor por pulso e o tipo de saída do hidrômetro.
- Instale o medidor conforme as recomendações do fabricante de posição, sentido de fluxo e trechos retos.
- Conecte o sinal respeitando tipo de contato, polaridade e limites elétricos.
- Configure o receptor com a constante correta, o tempo de debounce e o intervalo de registro.
- Abra uma vazão conhecida e compare a contagem com a variação do totalizador mecânico.
- Verifique a sincronização de data e hora do coletor.
- Documente tudo no cadastro do ponto de medição para facilitar a manutenção futura.
Quando o projeto envolve diversos pontos, marcas diferentes ou integração com plataformas de monitoramento, considere apoio especializado. A Chapecali atua com soluções personalizadas em instrumentação e com a linha de hidrômetros.
Perguntas frequentes
O que significa o valor por pulso de um hidrômetro?
É o volume de água correspondente a um único pulso elétrico, como litros por pulso. Multiplicando o número de pulsos contados por esse valor, obtém-se o volume consumido. O dado deve ser conferido na ficha técnica ou na etiqueta do equipamento.
Saída pulsada e saída analógica 4-20 mA são a mesma coisa?
Não. A saída pulsada envia eventos discretos, cada um representando um volume, e exige contagem no receptor. A saída 4-20 mA envia um valor contínuo de corrente proporcional à vazão instantânea dentro da faixa configurada. Cada uma atende a usos diferentes.
Por que a telemetria mostra consumo diferente do relógio do hidrômetro?
As causas mais comuns são valor por pulso configurado incorretamente, pulsos perdidos por entrada lenta ou reinício do coletor, contagem espúria por ruído ou repique de contato e diferença de horário entre as leituras comparadas. A comparação com o totalizador mecânico em uma vazão conhecida ajuda a localizar o problema.
Preciso calibrar um hidrômetro com saída pulsada?
Como qualquer instrumento de medição, o hidrômetro pode sofrer desvio ao longo do tempo. A verificação ou calibração em intervalos definidos pela criticidade da medição ajuda a manter a confiança nos dados, inclusive nos enviados pela telemetria.
Conclusão
A saída pulsada transforma um hidrômetro convencional em uma fonte de dados para monitoramento, rateio e detecção de anomalias. O caminho para que isso funcione é conhecer o valor por pulso, ligar o sinal de forma compatível com o receptor, cuidar do cabeamento, tratar perdas e contagens espúrias e conferir periodicamente o conjunto com a leitura mecânica.
