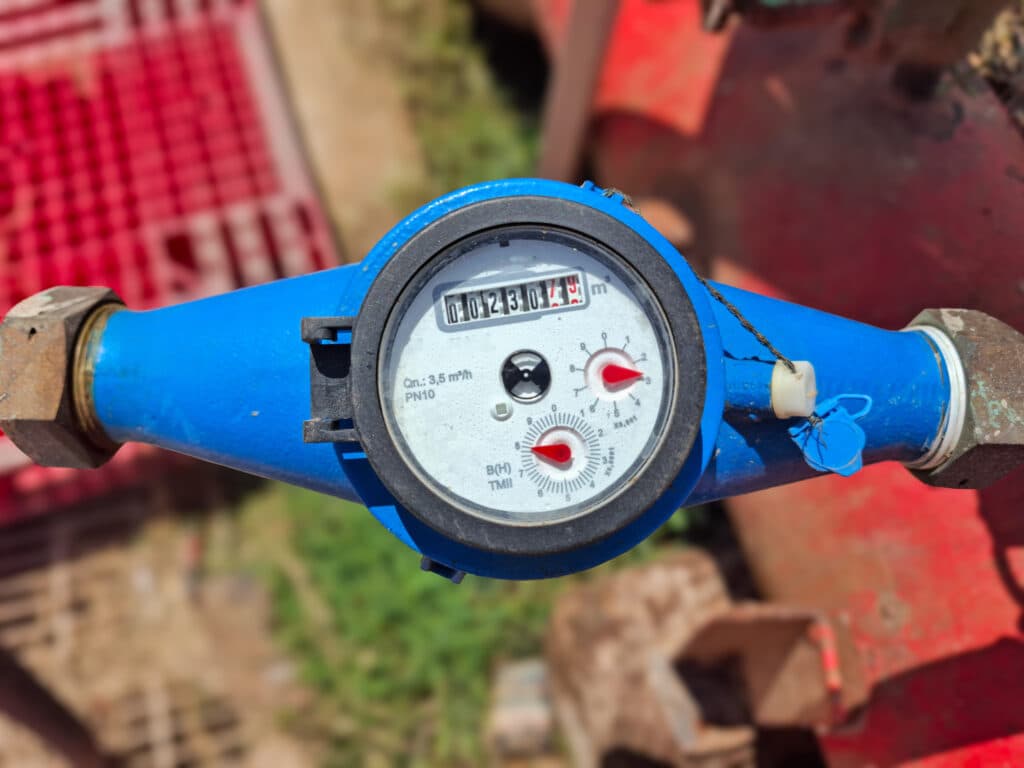

Instalação de Hidrômetros Woltmann e Multijato: Guia Completo de Boas Práticas e Cuidados Técnicos

Arquivo: Requisitos de instalação – Hidrômetros

A instalação correta de hidrômetros é essencial para garantir a precisão das medições de consumo de água e preservar a confiabilidade metrológica desses instrumentos. Seja no ambiente industrial, comercial ou residencial, o cumprimento de normas técnicas e boas práticas assegura maior vida útil dos equipamentos e satisfação dos usuários. Neste artigo, serão abordados de forma detalhada os aspectos técnicos e práticos relacionados à instalação de hidrômetros do tipo Woltmann e multijato, com foco em procedimentos, requisitos normativos e orientações de montagem que maximizam a eficiência e a confiabilidade das medições. Também serão apresentadas considerações sobre a importância do afogamento da tubulação, além de exemplos práticos.

A Importância da Instalação Correta dos Hidrômetros

A instalação correta dos hidrômetros é um fator determinante para o desempenho e a durabilidade desses instrumentos de medição. Quando mal instalada, a medição pode sofrer desvios significativos, resultando em problemas como:

1. Perdas financeiras: leituras incorretas podem subestimar ou superestimar o consumo de água, afetando diretamente a receita da concessionária ou o orçamento do consumidor.
2. Desgastes prematuros: um hidrômetro submetido a condições de instalação inadequadas pode sofrer danos internos, diminuindo sua vida útil e exigindo substituições frequentes.
3. Comprometimento da confiabilidade metrológica: a ausência de trechos retos adequados ou a instalação em posição incorreta podem alterar o regime de escoamento da água, prejudicando a precisão da medição.
4. Desconforto para o usuário: quando ocorrem leituras discrepantes, surgem conflitos entre as partes interessadas (fornecedores, prestadores de serviço e usuários), resultando em desgaste de relacionamento.

Para evitar esses problemas, é fundamental que o processo de instalação considere tanto as recomendações dos fabricantes quanto as normas técnicas aplicáveis. Além disso, contar com profissionais especializados em metrologia e calibração possibilita a garantia de que os critérios de instalação sejam cumpridos, reduzindo ao máximo as chances de falhas.

Diferenças e Cuidados Específicos na Instalação de Hidrômetros do Tipo Woltmann e Multijato

Existem dois princípios de funcionamento amplamente utilizados em hidrômetros: Woltmann e multijato. Cada um deles apresenta particularidades de montagem que devem ser respeitadas para assegurar a integridade metrológica:

2.1 Hidrômetros Woltmann

• Princípio de funcionamento: possuem uma turbina horizontal que gira com a passagem da água. Esse tipo de hidrômetro é conhecido por sua robustez e pela capacidade de medir vazões elevadas, sendo comum em aplicações industriais e comerciais de médio e grande porte.
• Orientação de montagem: Os hidrômetros woltmann, geralmente permitem serem instalados tanto na posição horizontal quanto na posição vertical, desde que, no caso de instalação vertical, o fluxo seja ascendente (ou seja, a água entra por baixo e sai por cima). Essa versatilidade é uma vantagem, pois permite adaptar o hidrômetro às diferentes configurações de tubulação.
• Trechos retos: para garantir o regime laminar de escoamento, recomenda-se manter trechos retos determinados pelo fabricante do hidrômetro, em geral recomenda-se de pelo menos 5 vezes o diâmetro nominal na entrada (montante) e 3 vezes o diâmetro nominal na saída (jusante) do instrumento. Dessa forma, evita-se a ocorrência de turbilhonamentos que possam afetar a medição.

2.2 Hidrômetros Multijato

• Princípio de funcionamento: nesse tipo de hidrômetro, a água é distribuída em vários jatos que atingem a turbina, proporcionando medição mais estável e menor sensibilidade a variações de fluxo. É muito utilizado em aplicações residenciais e comerciais de pequeno a médio porte.
• Orientação de montagem: diferentemente dos Woltmann, os multijatos devem ser montados somente na posição horizontal, com o visor (relojoaria) voltado para cima. A posição horizontal é necessária para que o sistema interno de medição funcione adequadamente, mantendo a turbina alinhada com o fluxo de água.
• Trechos retos: para multijatos com diâmetros nominais (Dn) a partir de 30 mm, as recomendações de trechos retos são equivalentes às dos hidrômetros Woltmann. Contudo, quando o diâmetro nominal é inferior a 30 mm, a instalação deve seguir critérios específicos, principalmente em relação à utilização de tubetes, conforme abordado em seção posterior.

Essas diferenças de montagem reforçam a importância de conhecer a aplicação e o tipo de hidrômetro antes de proceder à instalação. A adoção das orientações adequadas resulta em maior precisão e confiabilidade, além de reduzir eventuais custos de manutenção e substituição.

Orientação de Montagem: Horizontal ou Vertical?

A posição de montagem do hidrômetro está diretamente ligada ao seu princípio de funcionamento. No caso dos hidrômetros Woltmann, há duas opções:

1. Horizontal: instalação clássica, em que a turbina horizontal do hidrômetro permanece paralela ao solo. Essa posição é indicada para a maioria das situações e facilita tanto a leitura quanto a manutenção do equipamento.
2. Vertical: deve ser adotada apenas quando não for impossível instalar o hidrômetro na posição horizontal. Nesse caso, é imprescindível que o fluxo seja ascendente, o que significa que a água deve entrar pela parte inferior do hidrômetro e sair pela parte superior. Essa orientação garante que a turbina horizontal receba o fluxo de forma correta, evitando possíveis erros de medição.

Já para os hidrômetros multijato, a única orientação de montagem permitida é a horizontal, sempre com a relojoaria voltada para cima. Caso seja necessário contornar obstáculos no local de instalação, devem-se buscar soluções de engenharia que preservem essa orientação, pois qualquer desvio pode comprometer a leitura.

Requisitos para a Instalação: Trechos Retos e Dimensões

Manter trechos retos antes e depois do hidrômetro é um dos principais cuidados para assegurar que o regime de escoamento da água se mantenha estável (ou o mais próximo possível do laminar). Essa condição é essencial para garantir que a turbina (seja ela horizontal ou multijato) gire de forma uniforme, refletindo corretamente a vazão que passa pelo instrumento.

A título de exemplo, para hidrômetros Woltmann ou multijato com diâmetro nominal (Dn) de 30 mm ou 50 mm, recomenda-se:

• Entrada (montante): 250 mm de trecho reto com tubulação de 2” (cinco vezes o diâmetro nominal, em média).
• Saída (jusante): 150 mm de trecho reto com tubulação de 2” (três vezes o diâmetro nominal, em média).

Para diâmetros maiores, como Dn 80:

• Entrada (montante): 400 mm de trecho reto com tubulação de 3”.
• Saída (jusante): 240 mm de trecho reto com tubulação de 3”.

Esses valores servem como referência, pois as normas técnicas podem apresentar variações de acordo com o tipo de conector (flangeado ou roscado) e as condições específicas do local de instalação. Em qualquer situação, o objetivo é minimizar perturbações na vazão da água, como redemoinhos, turbulências ou mudanças bruscas de direção que possam prejudicar a medição.

Instalação de Hidrômetros Multijato com Diâmetro Inferior a 30 mm

Para os hidrômetros multijato com diâmetro nominal abaixo de 30 mm (Dn7, Dn10 ou Dn20, por exemplo), as conexões costumam ser do tipo roscado. Nesses casos, a ABNT NBR 8194:2019 estabelece a obrigatoriedade do uso de tubetes para a instalação adequada.

5.1 O que são tubetes?

Tubetes são componentes tubulares que funcionam como prolongadores ou adaptadores entre a tubulação principal e o hidrômetro. Eles têm o objetivo de fornecer o trecho reto necessário para garantir que o escoamento de água atinja o hidrômetro de forma estável, sem gerar turbulências que possam distorcer a medição. Além disso, os tubetes facilitam a instalação e a remoção do hidrômetro para manutenção ou calibração, pois permitem que o instrumento seja retirado sem a necessidade de mexer diretamente na tubulação principal.

5.2 Vantagens do uso de tubetes

1. Preservação das características metrológicas: ao garantir um regime de escoamento mais uniforme, o tubete ajuda a manter a confiabilidade das leituras.
2. Facilidade de manutenção: o hidrômetro pode ser removido para verificação ou substituição sem causar grandes intervenções na rede.
3. Adequação normativa: o uso de tubetes segue as recomendações da ABNT NBR 8194:2019, o que evita problemas de não conformidade com as normas vigentes.

5.3 Como instalar os tubetes?

A instalação dos tubetes deve respeitar os seguintes cuidados:

• Posicionamento: instalar os tubetes tanto a montante quanto a jusante do hidrômetro, conforme indicado pela norma.
• Vedação: utilizar materiais de vedação adequados (como fita veda-rosca ou anéis de borracha) para evitar vazamentos.
• Alinhamento: manter o eixo do tubete alinhado com o do hidrômetro, garantindo que não haja desvios que possam gerar tensões mecânicas no instrumento.
• Dimensões: verificar o comprimento mínimo exigido para cada diâmetro nominal, assegurando que os requisitos de trecho reto sejam cumpridos.

A Importância do Afogamento da Tubulação

O afogamento da tubulação é um requisito crucial para garantir a ausência de ar no interior do sistema de medição. Em termos práticos, significa que o hidrômetro deve ser instalado de modo que a saída do instrumento fique em um ponto mais baixo que a saída da tubulação, permitindo que o trecho permaneça sempre cheio de água.

Quando há bolsões de ar na tubulação, a leitura do hidrômetro pode ser afetada, pois o ar não exerce a mesma força sobre a turbina que a água em fluxo. Além disso, o ar pode gerar medições incorretas, podendo resultar em leituras subestimadas (prejuízo para o fornecedor) ou superestimadas (prejuízo para o consumidor), dependendo da dinâmica do sistema.

6.1 Benefícios de um sistema afogado

• Precisão da medição: com a ausência de ar, a turbina recebe apenas o fluido, melhorando a confiabilidade das leituras.
• Redução de ruídos e golpes de aríete: sistemas parcialmente cheios de ar podem sofrer variações bruscas de pressão, gerando golpes de aríete que danificam componentes internos.
• Preservação da vida útil do hidrômetro: a ausência de batidas e vibrações decorrentes de bolhas de ar ajuda a manter o instrumento em boas condições por mais tempo.

Para assegurar o afogamento adequado, é importante observar a geometria do local de instalação, posicionando o hidrômetro de forma que a água não escoe livremente para níveis mais baixos sem preencher completamente a câmara de medição.

Benefícios de uma Instalação Correta para a Precisão

Uma instalação correta traz uma série de vantagens tanto para quem fornece a água quanto para quem a consome:

1. Precisão de medição: o cumprimento dos critérios de instalação, como trechos retos, orientação de montagem e afogamento, reduz a possibilidade de erros.
2. Confiabilidade do sistema: um hidrômetro bem instalado tende a apresentar menor desgaste e necessitar de menos intervenções de manutenção.
3. Transparência e confiança: quando os dados de consumo são confiáveis, as relações comerciais e contratuais tornam-se mais transparentes, evitando disputas ou questionamentos sobre a conta de água.
4. Otimização de custos: a precisão na medição permite dimensionar melhor o consumo e planejar ações de economia, resultando em redução de gastos e maior eficiência no uso de recursos hídricos.
5. Cumprimento de normas e regulamentos: ao seguir as recomendações técnicas, evita-se possíveis multas ou sanções decorrentes do descumprimento de normas oficiais, como a ABNT NBR 8194:2019.

Em suma, a instalação correta não é apenas uma questão de cumprir exigências legais ou normativas, mas também de garantir a satisfação de todos os envolvidos, aumentando a credibilidade do serviço e proporcionando segurança na medição.

Exemplos Práticos de Instalação

Para ilustrar melhor os cuidados apresentados, seguem alguns exemplos de cenários típicos:

1. Instalação em condomínio residencial:
   • Hidrômetros multijato Dn20 para cada unidade habitacional.
   • Uso de tubetes na entrada e saída do hidrômetro para garantir os trechos retos necessários.
   • Verificação de que a saída do hidrômetro esteja em um ponto abaixo do nível de saída geral, assegurando o afogamento.
2. Instalação em indústria de médio porte:
   • Hidrômetro Woltmann Dn50 para medir o consumo de água em processos industriais.
   • Trechos retos de 250 mm na entrada e 150 mm na saída, ambos com tubulação de 2”.
   • Montagem horizontal para facilitar leituras e manutenções.
3. Instalação em edifício comercial de grande porte:
   • Hidrômetro Woltmann Dn80 para alta vazão, posicionado verticalmente devido à limitação de espaço físico.
   • Fluxo ascendente, garantindo a orientação correta do hidrômetro.
   • Trechos retos de 400 mm na entrada e 240 mm na saída, ambos com tubulação de 3”, evitando turbulências e assegurando regime laminar.

Em todos esses cenários, a participação de profissionais capacitados em metrologia e calibração é essencial para a realização de testes e validações após a instalação, confirmando que o hidrômetro está operando dentro dos padrões de exatidão esperados.

Conclusão

A instalação de hidrômetros Woltmann e multijato demanda atenção a diversos aspectos técnicos, que vão desde a escolha do modelo até a definição da posição de montagem, passando pelos trechos retos e pela necessidade de afogamento da tubulação. Respeitar esses critérios é fundamental para manter a confiabilidade metrológica, prolongar a vida útil dos equipamentos e evitar conflitos relacionados a leituras imprecisas.

Independentemente do contexto — seja residencial, comercial ou industrial —, investir em uma instalação de qualidade traz benefícios imediatos e de longo prazo. A correta orientação (horizontal ou vertical ascendente, conforme o tipo de hidrômetro), a utilização de tubetes para modelos multijato com diâmetro inferior a 30 mm, o cuidado com trechos retos adequados e a garantia de afogamento são pontos que asseguram a melhor performance do medidor de vazão.

Em síntese, uma instalação bem-feita não apenas cumpre normas técnicas e regulamentações, mas também eleva o nível de satisfação de quem utiliza a água e de quem a fornece, criando um ambiente de confiança e transparência. A atenção aos detalhes técnicos faz toda a diferença na hora de assegurar leituras precisas e reduzir custos de manutenção e substituição de equipamentos.
