Quem compra ou especifica um sensor de temperatura resistivo logo se depara com a dúvida sobre Pt100 2, 3 e 4 fios: todos medem a mesma grandeza, mas a forma como o elemento é ligado ao instrumento muda o erro que o cabo soma à leitura. Em uma bancada de laboratório, com cabos curtos, a diferença pode passar despercebida. Em uma planta, com dezenas de metros entre o sensor e o painel, ela pode ser a principal fonte de erro de todo o conjunto de medição.
Este artigo explica, de forma prática, por que o número de fios importa, como cada configuração trata a resistência dos condutores, o que o instrumento leitor precisa suportar e como escolher a ligação certa para a sua aplicação. A ideia é que você consiga ler uma folha de dados, conversar com o fornecedor e decidir com segurança.
O que o Pt100 realmente mede
O Pt100 é um sensor de temperatura por resistência (RTD) feito de platina. Seu princípio é simples: a resistência elétrica da platina aumenta de forma previsível com a temperatura. Em um Pt100 padrão conforme a IEC 60751, o valor nominal é de 100 Ω a 0 °C e de aproximadamente 138,5 Ω a 100 °C, o que corresponde ao coeficiente de 0,00385 por grau Celsius.
Perceba o que isso significa em termos de sensibilidade: perto de 0 °C, cada grau Celsius altera a resistência em cerca de 0,385 Ω. É uma variação pequena. Para o instrumento leitor, distinguir 1 °C equivale a distinguir menos de meio ohm. E é exatamente aí que mora o problema: qualquer resistência extra no circuito, por menor que pareça, é interpretada como temperatura.
Os condutores de cobre que levam o sinal do sensor até o painel têm resistência própria. Quanto mais longos e finos, maior ela é. Além disso, essa resistência varia com a temperatura ambiente ao longo do trajeto do cabo. O número de fios do Pt100 é, no fundo, a estratégia usada para lidar com esse efeito.
Ligação a 2 fios: simples, barata e sujeita a erro
Na ligação a 2 fios, um condutor sai de cada extremidade do elemento sensor. O instrumento injeta uma corrente de medição por esses dois condutores e mede a tensão sobre o mesmo par. O resultado é que o instrumento enxerga a soma da resistência do elemento com a resistência de ida e de volta do cabo. Não há como separar uma da outra.
Um exemplo ilustrativo ajuda a dimensionar o problema. Suponha, hipoteticamente, que a soma dos dois condutores resulte em 1 Ω. Como a sensibilidade do Pt100 é de cerca de 0,385 Ω por grau Celsius, esse 1 Ω extra seria lido como um acréscimo de aproximadamente 2,6 °C. O número é apenas ilustrativo, pois depende da bitola, do comprimento e do material do cabo, mas mostra por que o erro se torna relevante rapidamente.
A ligação a 2 fios ainda tem lugar em algumas situações:
- cabos muito curtos, em que a resistência dos condutores é desprezível diante da exigência da aplicação;
- aplicações em que a indicação é apenas qualitativa ou de tendência, sem requisito de exatidão;
Compensar a resistência do cabo manualmente no instrumento funciona apenas no instante do ajuste: o erro volta se o cabo for trocado ou se a temperatura do trajeto mudar. Por isso, quando a leitura precisa ser confiável, a ligação a 2 fios costuma ser evitada.
Ligação a 3 fios: o padrão industrial
A ligação a 3 fios é a mais comum na indústria. Nela, um dos lados do elemento recebe dois condutores e o outro lado recebe apenas um. O instrumento utiliza essa configuração, normalmente por meio de um circuito em ponte, para medir a resistência dos condutores e subtrair o efeito do cabo.
Como a compensação funciona
O princípio depende de uma condição: os três condutores devem ter a mesma resistência. Quando isso é verdade, a resistência de um condutor aparece em um braço da ponte e a resistência de outro condutor aparece no braço oposto, de modo que os efeitos se anulam. O terceiro condutor serve como ramo de sensoriamento, com corrente desprezível.
Na prática, isso significa que a ligação a 3 fios compensa muito bem o erro do cabo desde que os condutores sejam iguais em bitola, material e comprimento, e que estejam expostos a condições térmicas semelhantes. Em cabos de boa qualidade, multipolares e da mesma origem, essa condição é atendida com facilidade.
Limites da ligação a 3 fios
A compensação não é perfeita. Se os condutores tiverem resistências diferentes, por exemplo por causa de um condutor emendado com terminal mal crimpado, sobra um erro residual. Para a maioria das aplicações industriais, esse erro residual é aceitável, e é por isso que o Pt100 a 3 fios se tornou o padrão de mercado em indicadores, controladores e transmissores.
Ligação a 4 fios: a melhor compensação
Na ligação a 4 fios, cada extremidade do elemento recebe dois condutores. Um par leva a corrente de excitação, e o outro par mede a tensão diretamente sobre o elemento. Como o circuito de medição de tensão é de alta impedância e praticamente não conduz corrente, a queda de tensão nos condutores desse par é desprezível. O instrumento mede, portanto, somente a tensão sobre o elemento sensor.
A consequência importante é que a resistência dos condutores deixa de entrar na conta, mesmo que eles tenham resistências diferentes. Não é preciso que os quatro fios sejam idênticos, e o comprimento do cabo passa a ter influência muito pequena no resultado. Por isso, a ligação a 4 fios é a preferida em:
- calibração e laboratórios de metrologia, em que o erro do cabo não pode entrar na incerteza;
- medições de alta exigência, em que a incerteza total do sistema precisa ser a menor possível;
- instalações com cabos longos e bitolas pequenas, nas quais a ligação a 3 fios deixaria erro residual relevante;
O custo dessa vantagem é modesto: um condutor a mais no cabo e um instrumento leitor com entrada para 4 fios.
Comparação rápida entre as três ligações
| Característica | 2 fios | 3 fios | 4 fios |
|---|---|---|---|
| Tratamento da resistência do cabo | Nenhum: somada à leitura | Compensada, se os condutores forem iguais | Praticamente eliminada |
| Sensibilidade ao comprimento do cabo | Alta | Baixa a moderada | Muito baixa |
| Exigência sobre os condutores | Quanto menor a resistência, melhor | Devem ser iguais entre si | Não precisam ser iguais |
| Custo de cabo e instrumento | Menor | Intermediário | Maior |
| Uso típico | Cabos curtos, indicação simples | Padrão industrial | Laboratório, alta exigência |
O instrumento leitor manda na escolha
Um erro frequente na especificação é escolher o sensor sem olhar o instrumento. Um Pt100 a 4 fios conectado a uma entrada projetada para 3 fios não entrega a vantagem esperada, e um Pt100 a 3 fios ligado a um instrumento de 2 fios perde a compensação. Antes de fechar a especificação, confirme:
- se a entrada do indicador, controlador, CLP ou transmissor aceita 2, 3 ou 4 fios;
- se o instrumento permite configurar a compensação de resistência de cabo quando o sensor é a 2 fios;
- qual é a corrente de excitação do instrumento, pois ela influencia o autoaquecimento do sensor;
- como os bornes são identificados, já que a cor dos fios varia conforme o fabricante do sensor.
Usando um sensor de 3 ou 4 fios em entrada de menos fios
É possível, e comum, ligar um sensor de 4 fios em uma entrada de 3 fios, deixando um dos condutores sem uso, ou em uma entrada de 2 fios. O elemento não é danificado por isso. O que se perde é o benefício da configuração: a precisão do conjunto passa a ser a da ligação efetivamente utilizada. Para sensores de 3 fios ligados em 2 fios, a recomendação é a mesma, e o responsável pela instalação deve ter claro que o erro de cabo voltará a entrar na medição.
Em cabos longos, uma alternativa prática é um transmissor de temperatura próximo ao sensor, que converte o sinal para 4-20 mA e deixa curto o trecho em que a resistência do cabo importa.
Cuidados de instalação que valem para qualquer ligação
Escolher a ligação correta resolve apenas parte do problema. A qualidade da instalação determina se o benefício será de fato obtido. Alguns pontos merecem atenção:
- Cabo adequado: use cabo com condutores de mesma bitola e material. Misturar pares de origens diferentes quebra a premissa da ligação a 3 fios.
- Blindagem: o sinal de baixo nível de um Pt100 é sensível a ruído eletromagnético. Use cabo blindado em ambientes com inversores, motores e cabos de potência, com a blindagem aterrada em um único ponto, conforme a orientação do fabricante do instrumento.
- Emendas e bornes: cada emenda é uma resistência potencial. Terminais mal apertados, oxidados ou com estanho frio causam leituras instáveis e deriva. Reduza o número de emendas e prefira conectores apropriados.

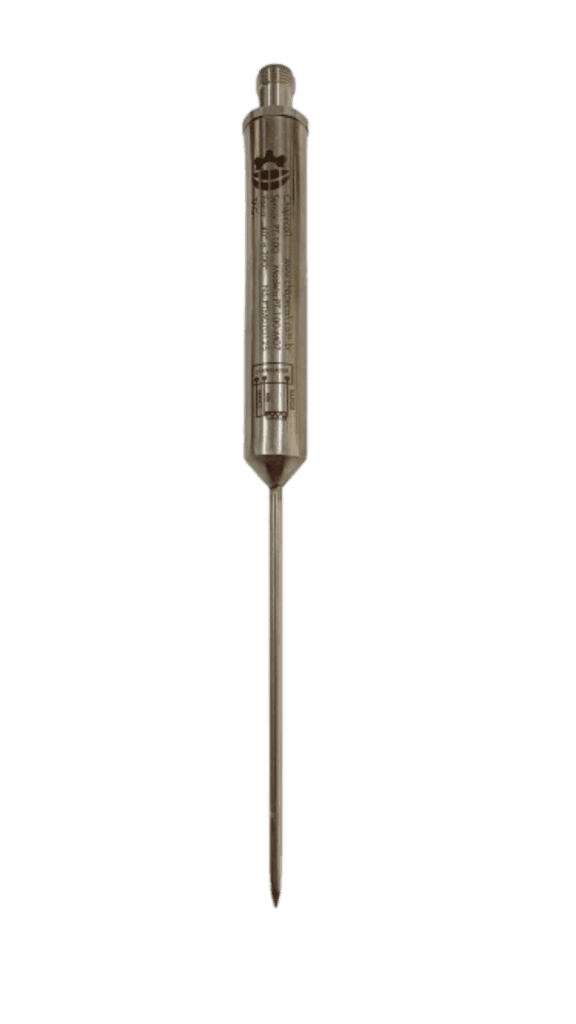

Sensores com conector, como os modelos com conector M12 de 4 pinos, facilitam a manutenção e reduzem erros de ligação em campo, pois o encaixe garante a correspondência entre os terminais e permite a troca do sensor sem mexer no cabo fixo do painel. Para medições em alimentos e pontos de inserção, existe também o sensor Pt100 total inox tipo espeto. Confirme sempre a configuração de fios e a pinagem na descrição do produto.
Como decidir: um roteiro objetivo
Para escolher entre 2, 3 e 4 fios, siga uma sequência simples de perguntas:
- Qual é a exigência de exatidão da medição? Se a leitura é apenas indicativa, 2 fios com cabo curto pode bastar. Se a temperatura controla a qualidade do produto ou é requisito de norma ou cliente, parta de 3 fios como mínimo.
- Qual é o comprimento do cabo entre o sensor e o instrumento? Quanto maior, mais a escolha deve se inclinar para 3 ou 4 fios, ou para um transmissor local.
- O que o instrumento aceita? Não adianta especificar 4 fios se a entrada aceita no máximo 3.
- A medição será usada como referência ou em calibração? Nesse caso, prefira 4 fios.
- O ambiente tem ruído ou variação térmica ao longo do cabo? Se sim, considere blindagem e configurações com melhor compensação.
Relação com a calibração
A ligação também influencia a calibração do sensor. Ao calibrar um Pt100, o laboratório normalmente utiliza uma ligação a 4 fios para medir a resistência do elemento, justamente para eliminar o efeito dos condutores do cabo de calibração. O certificado, portanto, descreve o comportamento do elemento sensor, e não o do conjunto sensor mais cabo mais instrumento.
Por isso, um sensor com ótimo certificado pode medir pior em campo se a ligação for inadequada. Para confiança ponta a ponta, vale calibrar o loop completo, como instalado. Veja o serviço de calibração de instrumentos.
Perguntas frequentes
Posso trocar um Pt100 de 2 fios por um de 3 ou 4 fios?
Fisicamente, sim, desde que o novo sensor tenha as dimensões e a conexão compatíveis. O ganho de exatidão, porém, depende do instrumento leitor: se a entrada só aceita 2 fios, a troca não melhora a compensação do cabo. Verifique a entrada do instrumento e o cabeamento existente antes de trocar.
Pt100 de 3 fios precisa de condutores do mesmo comprimento?
Sim. Os três condutores devem ter a mesma bitola, o mesmo material e o mesmo comprimento, de modo que suas resistências sejam iguais. É essa igualdade que permite ao instrumento anular o efeito do cabo. Por isso, o ideal é usar um cabo multipolar único, em vez de juntar condutores de origens diferentes.
A ligação a 4 fios sempre é melhor?
Ela oferece a melhor compensação do cabo, mas nem sempre é necessária. Em muitas aplicações industriais, a ligação a 3 fios, bem executada, entrega desempenho suficiente com menor custo. A escolha deve considerar a exigência de exatidão, o comprimento do cabo e o que o instrumento leitor aceita.
O número de fios altera a classe de tolerância do sensor?
Não. A classe de tolerância, como A ou B da IEC 60751, refere-se ao elemento sensor. O número de fios define apenas como o erro do cabo entra, ou não, na medição. Um sensor de classe A ligado a 2 fios com cabo longo pode, na prática, medir pior que um de classe B ligado a 4 fios.
Conclusão
A escolha entre Pt100 de 2, 3 e 4 fios é uma decisão de engenharia que combina exigência de exatidão, comprimento de cabo e capacidade do instrumento leitor. A ligação a 2 fios serve a cabos curtos e indicações simples; a de 3 fios é o padrão industrial, desde que os condutores sejam iguais; e a de 4 fios é a melhor opção para laboratório e medições de alta exigência.
A Chapecali fabrica e fornece sensores de temperatura Pt100 e oferece calibração com certificado e rastreabilidade à RBC/Inmetro. Se você precisa especificar o sensor, definir a ligação ou validar o conjunto de medição, solicite um orçamento ou fale com nossa equipe pelo formulário de contato, pelo WhatsApp +55 49 9176-8120 ou pelo e-mail comercial@chapecali.com.br, de segunda a sexta, das 08:00 às 18:00.
