Quem trabalha com manutenção, automação ou qualidade já precisou abrir uma tabela Pt100 para descobrir que temperatura corresponde a determinado valor de resistência medido com um multímetro. A tabela resolve o problema em segundos, mas esconde detalhes que fazem diferença: a relação entre ohms e graus Celsius não é uma reta, o valor de referência depende da norma, e a leitura do multímetro carrega seus próprios erros.
Este guia reúne uma tabela de referência com valores de resistência por temperatura, explica de onde eles vêm, mostra como interpolar entre pontos, apresenta a equação usada para calcular o valor com precisão e indica os cuidados para que a conversão resulte em uma temperatura confiável.
De onde vem a tabela do Pt100

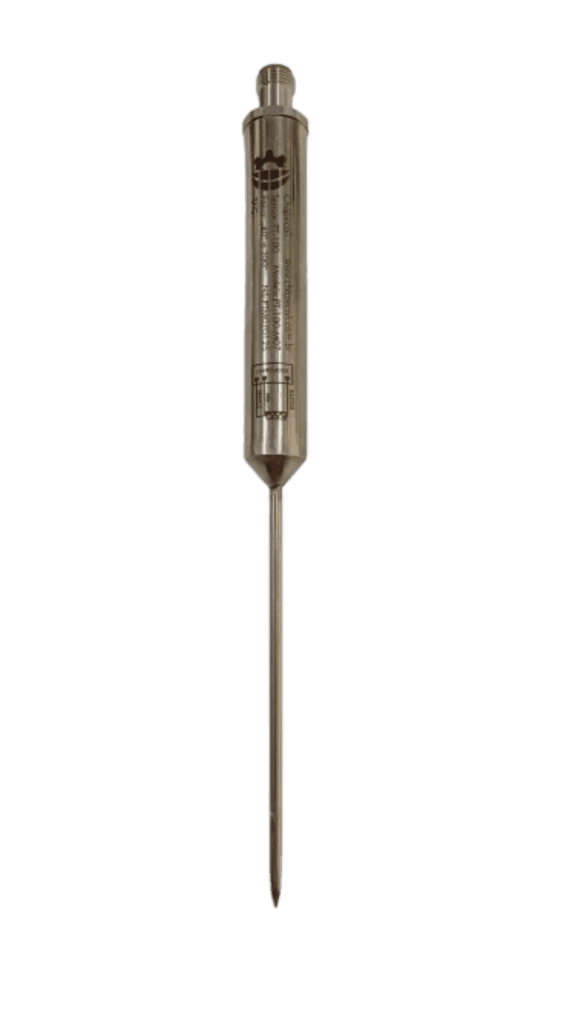

O Pt100 é um sensor de platina cuja resistência é de 100 Ω a 0 °C. A relação entre resistência e temperatura é definida na IEC 60751, que adota o coeficiente de temperatura de 0,00385 por grau Celsius, entre 0 °C e 100 °C. Esse coeficiente é chamado de alfa e descreve a inclinação média da curva nessa faixa: a resistência a 100 °C vale cerca de 138,5 Ω.
Como a escala de temperatura de referência é a ITS-90, os valores da norma são consistentes com ela. Isso significa que a tabela do Pt100 não é uma convenção arbitrária de fabricante: é uma curva padronizada, de modo que sensores de fabricantes diferentes, dentro da sua classe de tolerância, seguem a mesma tabela.
Existem sensores de platina com outros coeficientes, mas o de 0,00385 é o padrão industrial mais difundido, e é sobre ele que este artigo trata. Se o sensor não indicar o coeficiente, confirme a especificação antes de converter qualquer valor.
Tabela de referência: resistência por temperatura
A tabela a seguir traz valores nominais de resistência de um Pt100 com alfa 0,00385, arredondados para duas casas decimais. Esses são valores da curva nominal, ou seja, os de um sensor ideal. Um sensor real pode diferir dentro da tolerância da sua classe.
| Temperatura (°C) | Resistência nominal (Ω) |
|---|---|
| -100 | 60,26 |
| -50 | 80,31 |
| 0 | 100,00 |
| 10 | 103,90 |
| 20 | 107,79 |
| 30 | 111,67 |
| 40 | 115,54 |
| 50 | 119,40 |
| 60 | 123,24 |
| 70 | 127,08 |
| 80 | 130,90 |
| 90 | 134,71 |
| 100 | 138,51 |
| 150 | 157,33 |
| 200 | 175,86 |
| 250 | 194,10 |
| 300 | 212,05 |
| 400 | 247,09 |
| 500 | 280,98 |
Para uso em projeto, certificação ou auditoria, consulte a tabela completa da própria IEC 60751 ou os dados do fabricante do instrumento, que trazem passos de 1 °C e as tolerâncias por classe.
Por que a curva não é uma reta
Olhando a tabela, percebe-se que cada intervalo de 10 °C não acrescenta exatamente o mesmo número de ohms. Entre 0 °C e 10 °C, a resistência sobe 3,90 Ω. Entre 90 °C e 100 °C, sobe 3,80 Ω. A sensibilidade diminui um pouco à medida que a temperatura aumenta. Essa leve curvatura é uma característica da platina e precisa ser considerada em medições mais exigentes.
Se alguém usasse a aproximação linear, dada por R = 100 × (1 + 0,00385 × t), o resultado seria correto em 0 °C e em 100 °C, mas se afastaria da curva real no meio e depois de 100 °C. A 200 °C, por exemplo, a fórmula linear daria 177 Ω, enquanto a tabela indica 175,86 Ω. A diferença de pouco mais de 1 Ω corresponde a um erro próximo de 3 °C. Para indicações grosseiras isso pode ser aceitável, mas para controle de processo ou calibração é um erro importante.
A equação de Callendar-Van Dusen
A IEC 60751 descreve a curva por meio da equação de Callendar-Van Dusen. Para temperaturas de 0 °C ou acima, ela assume a forma de um polinômio de segundo grau:
R(t) = R0 × (1 + A × t + B × t²)
Nessa expressão, R0 é a resistência a 0 °C, igual a 100 Ω para o Pt100, e os coeficientes para o alfa de 0,00385 são:
- A = 3,9083 × 10⁻³ °C⁻¹;
- B = −5,775 × 10⁻⁷ °C⁻²;
Para temperaturas abaixo de 0 °C, a equação ganha um termo adicional de quarto grau, com um coeficiente C de valor específico definido na norma. Por isso, abaixo de zero é mais seguro consultar diretamente a tabela ou usar uma rotina de cálculo validada, em vez de improvisar a fórmula.
Calculando a resistência a partir da temperatura
Para 100 °C, o cálculo fica assim: 1 + 3,9083 × 10⁻³ × 100 − 5,775 × 10⁻⁷ × 100² = 1 + 0,39083 − 0,005775 = 1,385055. Multiplicando por 100 Ω, temos 138,51 Ω, exatamente o valor da tabela. O mesmo procedimento serve para qualquer temperatura acima de 0 °C.
Calculando a temperatura a partir da resistência
No sentido contrário, é preciso resolver a equação de segundo grau. A solução, válida para 0 °C ou mais, é:
t = [−A + √(A² − 4 × B × (1 − R/R0))] / (2 × B)
Essa forma é a que está por trás da conversão realizada por indicadores, controladores e transmissores. Em planilhas e programas, ela pode ser implementada diretamente. Para o uso cotidiano de campo, porém, a interpolação na tabela costuma bastar.
Como converter ohms em temperatura usando a tabela
Quando o valor medido não coincide com nenhuma linha da tabela, use a interpolação linear entre dois pontos vizinhos. O passo a passo é simples:
- localize os dois valores de resistência que cercam o valor medido;
- subtraia da resistência medida o valor da linha inferior;
- divida o resultado pela diferença entre as duas linhas de resistência;
- multiplique pela diferença entre as duas temperaturas;
- some à temperatura da linha inferior.
Exemplo numérico
Suponha que você tenha medido 126,00 Ω. Na tabela, esse valor está entre 123,24 Ω (60 °C) e 127,08 Ω (70 °C). A diferença entre a medida e o ponto inferior é 126,00 − 123,24 = 2,76 Ω. A diferença total entre as linhas é 127,08 − 123,24 = 3,84 Ω. A razão é 2,76 ÷ 3,84 ≈ 0,719. Multiplicando por 10 °C, obtemos 7,19 °C, e somando a 60 °C, o resultado é cerca de 67,2 °C.
Em intervalos de 10 °C, a interpolação linear entre pontos já é muito próxima da curva real. Em intervalos grandes, como entre 200 °C e 300 °C, o erro de interpolar cresce por causa da curvatura, e nesse caso convém usar a equação ou uma tabela com passos menores.
Aproximação rápida para o dia a dia
Perto de 0 °C, cada grau Celsius corresponde a cerca de 0,385 Ω. Uma regra de bolso útil em campo é dividir a diferença em relação a 100 Ω por 0,385 para estimar a temperatura. Se o multímetro mostra 109,7 Ω, a diferença é 9,7 Ω, o que dá cerca de 25 °C, valor muito próximo do que a tabela indica para essa resistência.
Essa regra serve bem para uma checagem rápida, por exemplo para saber se um sensor está coerente com a temperatura ambiente, mas perde exatidão à medida que a temperatura se afasta de 0 °C. Para acompanhar o processo ou registrar uma medição que vai compor um relatório, use a tabela ou a equação.
Cuidados para a conversão ser confiável
Mesmo com a tabela correta, a temperatura calculada só é confiável se a medição de resistência também for. Alguns pontos merecem atenção.
- Resistência dos cabos: com ligação a 2 fios, a resistência dos condutores soma-se à do sensor. Cerca de 0,4 Ω a mais equivalem a aproximadamente 1 °C de erro. Para medições com multímetro, desconte a resistência do cabo ou use a ligação a 4 fios.
- Corrente de medição: multímetros e instrumentos injetam corrente no sensor, o que o aquece levemente. Em sensores de bainha fina, em ar parado, o efeito pode ser perceptível. Prefira correntes baixas.
- Resolução e exatidão do multímetro: como a variação é de cerca de 0,385 Ω por grau, um multímetro com resolução de 0,1 Ω já limita a leitura a aproximadamente 0,26 °C, antes mesmo de considerar o seu erro.
- Equilíbrio térmico: só converta depois que a leitura estabilizar. Um sensor que acaba de ser inserido ainda está trocando calor e não representa a temperatura do meio.
- Coeficiente correto: confirme que o sensor é de alfa 0,00385. Usar uma tabela de outro coeficiente gera erro sistemático.
Para entender como o número de fios influencia a leitura, veja também o conteúdo sobre a ligação do sensor na categoria de sensores de temperatura.
Tolerância: a tabela é nominal, o sensor é real
Um ponto que gera confusão é achar que, se o sensor marcar exatamente o valor da tabela, a temperatura é exata. Na realidade, a tabela representa a curva nominal, e cada sensor real pode se afastar dela, dentro da tolerância da sua classe. Na IEC 60751, por exemplo, a classe B admite um desvio de ±0,30 °C a 0 °C mais uma parcela proporcional à temperatura, e a classe A admite um desvio menor.
Isso quer dizer que, ao converter ohms em temperatura com a tabela, você obtém a temperatura que um sensor ideal teria com aquela resistência. A temperatura verdadeira do sensor real pode diferir, dentro da sua tolerância. Quando a aplicação exige menos incerteza que a da classe do sensor, a solução é calibrar o sensor e usar os desvios ou coeficientes do certificado, que individualizam a curva daquele elemento.
Essa é uma das razões para a calibração do Pt100: ela transforma a curva genérica da norma em uma curva conhecida do seu sensor específico, com incerteza associada. Conheça o serviço de calibração de instrumentos e entenda como o certificado ajuda a reduzir o erro de conversão.
Para que serve a tabela no dia a dia
A tabela do Pt100 é ferramenta de diagnóstico e de verificação. Na manutenção, permite testar um sensor com o multímetro e comparar com a temperatura esperada. Na bancada, ajuda a validar a configuração de um indicador ao simular resistências com uma década resistiva. Na qualidade, ajuda a conferir se os valores de um relatório ou de um registrador são coerentes.
Três usos comuns merecem destaque:
- Teste de sensor suspeito: em 0 °C, em um banho de gelo bem preparado, a resistência deve se aproximar de 100 Ω, dentro da tolerância do sensor.
- Simulação de sinal: uma década resistiva ajustada para 119,40 Ω simula 50 °C e permite testar a entrada do instrumento.
- Detecção de falhas: uma resistência muito alta, como circuito aberto, ou muito baixa, como curto, indica falha no sensor ou no cabo, sem ambiguidade.
Perguntas frequentes
Quantos ohms tem um Pt100 a 0 °C e a 100 °C?
Um Pt100 padrão, conforme a IEC 60751, tem 100 Ω a 0 °C e aproximadamente 138,5 Ω a 100 °C. Esses dois pontos definem o coeficiente de 0,00385 por grau Celsius, o mais usado na indústria.
Posso usar a mesma tabela para Pt100 e Pt1000?
A curva é a mesma em formato, mas os valores de resistência do Pt1000 são dez vezes maiores, porque ele tem 1000 Ω a 0 °C. Basta multiplicar por 10 os valores da tabela do Pt100 para obter os do Pt1000, desde que ambos tenham o mesmo coeficiente.
Por que meu multímetro mostra um valor diferente da tabela?
Há várias causas possíveis: a temperatura real pode ser diferente da esperada, o cabo pode acrescentar resistência, o sensor pode estar dentro da tolerância, mas não exatamente na curva nominal, e o multímetro tem seus próprios erros e resolução. Compare com uma referência e desconte a resistência do cabo antes de concluir que há defeito.
A conversão de ohms para temperatura substitui a calibração?
Não. A conversão pela tabela aplica a curva nominal e não informa o erro do seu sensor nem a incerteza da medição. A calibração compara o sensor com um padrão rastreável e emite um certificado com os desvios e a incerteza, o que permite corrigir ou, ao menos, conhecer o erro da medição.
Conclusão
A tabela Pt100 é simples de usar, mas exige que se entendam seus limites: a curva não é linear, os valores são nominais, o multímetro e o cabo influenciam a leitura, e a tolerância do sensor continua existindo. Com esses cuidados, converter ohms em temperatura é uma ferramenta segura de diagnóstico e verificação.
