A dúvida entre Pt100 ou termopar aparece em praticamente todo projeto de medição de temperatura. Os dois são sensores industriais consagrados, os dois geram sinais que instrumentos comuns sabem ler, e os dois podem falhar em silêncio quando mal escolhidos. A diferença está no princípio físico, e é ele que define onde cada um brilha.
Neste artigo, comparamos o Pt100 com o termopar tipo K, o mais difundido entre os termopares, por critérios que realmente pesam na decisão: faixa de temperatura, exatidão, estabilidade no longo prazo, velocidade de resposta, condições de instalação, custo total e manutenção. No final, você terá um roteiro para decidir e um conjunto de perguntas que evitam os erros mais comuns.
Dois princípios físicos diferentes
Pt100: resistência que varia com a temperatura
O Pt100 é um sensor de temperatura por resistência (RTD) de platina. Sua resistência é de 100 Ω a 0 °C e sobe de modo previsível com a temperatura, chegando a cerca de 138,5 Ω a 100 °C, conforme o coeficiente de 0,00385 definido na IEC 60751. O instrumento leitor injeta uma pequena corrente de excitação e mede a tensão resultante, convertendo o valor em temperatura.
Termopar tipo K: tensão gerada na junção de dois metais
O termopar é formado por dois condutores de metais diferentes unidos em uma extremidade, a junção de medição. Quando essa junção está em uma temperatura diferente da do restante do circuito, surge uma pequena tensão elétrica, o efeito Seebeck. No tipo K, os condutores são ligas de níquel-cromo e níquel-alumínio. O termopar não precisa de alimentação, mas gera sinais muito pequenos, da ordem de milivolts, que dependem da diferença entre a junção de medição e a junção de referência.
Essa diferença conceitual tem consequências práticas importantes. O Pt100 mede a temperatura absoluta do elemento. O termopar mede uma diferença de temperatura e, por isso, o instrumento precisa conhecer a temperatura da junção de referência (compensação de junta fria) para chegar ao valor correto.
Faixa de temperatura: onde cada um opera
A faixa de trabalho costuma ser o primeiro filtro. O Pt100 cobre bem a faixa que vai de temperaturas criogênicas moderadas até algumas centenas de graus Celsius; a IEC 60751 trata de sensores de platina até 850 °C, com os limites variando conforme a construção e a classe do elemento. Acima disso, o platina comum deixa de ser a melhor opção.
O termopar tipo K alcança temperaturas bem mais altas, na casa de mais de mil graus Celsius, o que o torna muito usado em fornos, estufas de alta temperatura, fundição e tratamento térmico. Os limites práticos dependem da bitola do condutor, da atmosfera do processo e do tipo de proteção, então sempre consulte a folha de dados do fabricante para a sua condição real.
Regra prática para o primeiro corte:
- processo em temperaturas baixas e moderadas, em que a exatidão importa: o Pt100 é a escolha natural;
- processo em temperaturas muito altas, acima do que o elemento de platina suporta com conforto: o termopar passa a ser a alternativa;
- faixa intermediária, em que ambos funcionam: a decisão vai para os demais critérios.
Exatidão e estabilidade
Em faixas em que os dois operam, o Pt100 costuma levar vantagem em exatidão e, principalmente, em estabilidade no longo prazo. Os elementos de platina têm comportamento muito repetível e sofrem pouca deriva quando aplicados dentro da faixa e sem choques mecânicos ou contaminação. É por isso que Pt100s de boa qualidade são muito usados como padrões de trabalho e em medições em que pequenas variações de temperatura significam qualidade de produto.
A IEC 60751 define classes de tolerância para o Pt100, como A e B, que permitem saber de antemão o desvio máximo aceito do elemento em relação à curva nominal. Quanto aos termopares, existem classes de tolerância em normas próprias, e o desvio típico em valores absolutos costuma ser maior que o de um Pt100 de classe equivalente, principalmente em temperaturas moderadas.
O termopar também sofre um fenômeno conhecido como deriva por envelhecimento: ao operar em altas temperaturas por longos períodos, a composição das ligas muda levemente, o que altera a tensão gerada. Com isso, a leitura pode se afastar da curva nominal sem que o sensor falhe de forma visível. Em processos críticos, isso reforça a importância de calibração periódica, com intervalos definidos por histórico, e de atenção à qualidade dos cabos e das emendas.
Velocidade de resposta
Quando o processo muda rapidamente, o tempo de resposta pode pesar. Termopares, especialmente os de junção exposta ou de bainha fina, tendem a responder mais rápido, pois a junção é pequena e tem pouca massa. O Pt100 tem o elemento de platina encapsulado, o que introduz mais inércia térmica, embora sensores de filme fino e construções miniaturas reduzam bastante essa diferença.
Na prática, o tempo de resposta real do conjunto depende muito mais da construção completa do que do princípio de medição. Bainha grossa, poço termométrico, pasta térmica, enchimento interno e velocidade do fluido pesam mais. Um termopar dentro de um poço espesso pode responder mais devagar que um Pt100 miniatura inserido direto no fluido. Por isso, compare sempre as construções, e não só os tipos.
Sinal, cabeamento e ruído
Esse é um ponto em que a escolha afeta diretamente o projeto elétrico. O sinal do termopar é de milivolts e cada junção entre metais diferentes em terminais, conectores ou emendas pode gerar uma tensão indesejada. Por isso, os termopares exigem:
- cabo de extensão ou compensação do mesmo tipo do termopar, com polaridade correta, até o instrumento;
- conectores e bornes específicos para o tipo de termopar, de modo a manter a coerência termoelétrica;
- compensação de junta fria no instrumento ou no transmissor, que considera a temperatura dos bornes de entrada;
- atenção a ruído, pois sinais pequenos são mais sensíveis à interferência eletromagnética, o que pede blindagem, aterramento correto e boa segregação de cabos.
O Pt100 usa cabo de cobre comum, o que simplifica a instalação. Em compensação, o sinal é sensível à resistência dos condutores, e por isso existem ligações a 2, 3 e 4 fios. Para cabos longos ou exatidão elevada, dimensione a ligação com cuidado e conheça nossos sensores de temperatura. Uma alternativa comum em ambos os casos é usar um transmissor próximo ao sensor e levar ao painel um sinal padronizado de 4-20 mA.
Condições mecânicas e ambientais
O ambiente da aplicação muitas vezes decide a questão antes mesmo de se olhar o desempenho metrológico.
- Vibração e choque: termopares de bainha mineral isolada costumam ser robustos e toleram vibração. O elemento de platina do Pt100 é mais delicado, principalmente o de fio enrolado em construção clássica, embora existam versões reforçadas para aplicações com vibração.
- Atmosfera química: a escolha do material da bainha e do poço é mais importante que o tipo de sensor. Atmosferas redutoras ou contaminantes podem degradar o termopar, e contaminantes podem afetar também a platina.
- Dimensão e ponto de medição: termopares de bainha muito fina medem em pontos pequenos, como superfícies e cavidades, com facilidade.
- Medição de superfície: a montagem na superfície tem seus próprios erros de condução e de contato, tanto para Pt100 quanto para termopar.

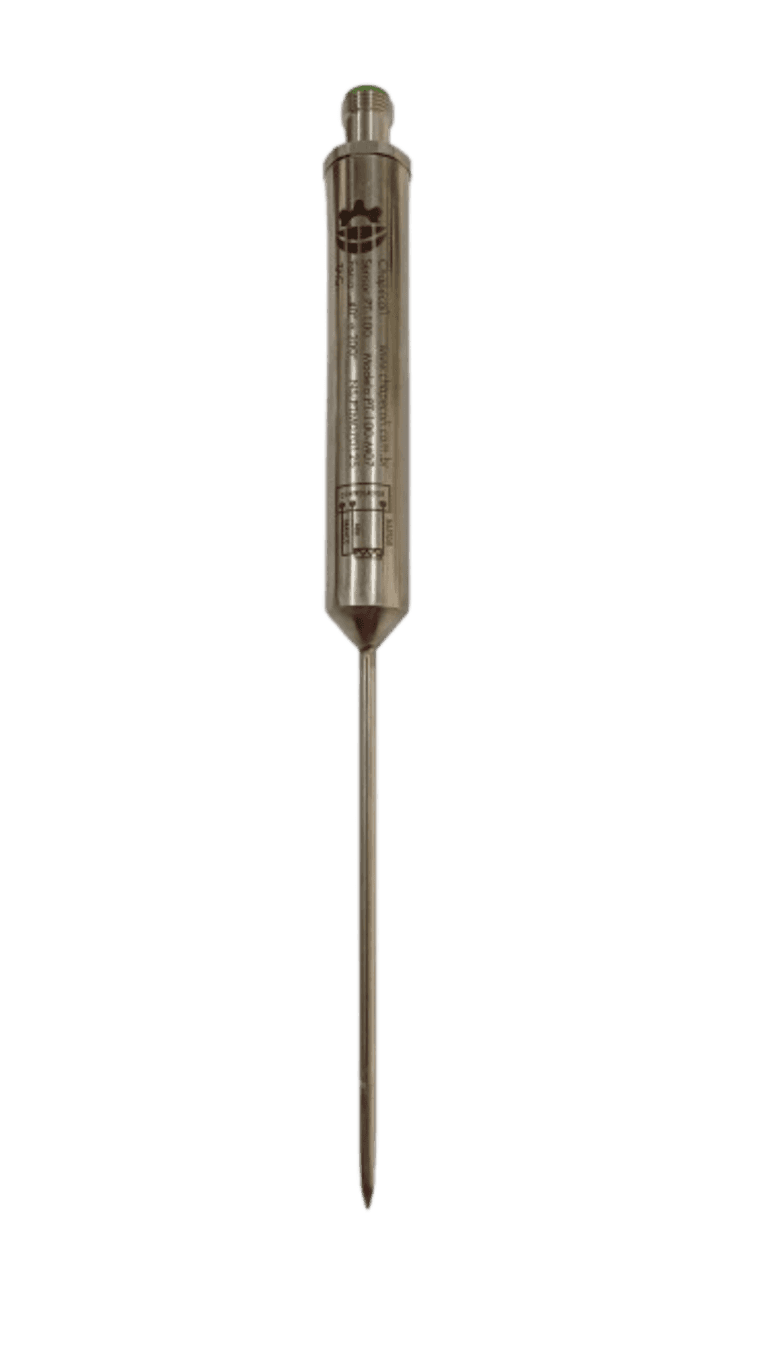

Em alimentos, bebidas, farmacêutica e saneamento, o Pt100 em bainha de aço inoxidável é a escolha mais frequente, por combinar boa exatidão, limpeza e faixa compatível. Em fornos, fundição e queima, o termopar domina.
Custo total e manutenção
Comparar apenas o preço do sensor leva a decisões equivocadas. O custo total inclui cabos, conectores, instrumento leitor, calibração, manutenção e o custo de medir errado. Em termos gerais, o termopar tem sensor simples e barato, mas exige cabos e bornes específicos. O Pt100 tem sensor mais elaborado, porém usa cabeamento convencional e oferece, em geral, menos deriva.
Para a manutenção, considere:
- Substituição: o termopar desgasta com o uso em alta temperatura e, em muitos processos, é tratado como item de reposição periódica. O Pt100 operando em condições amenas pode durar muito, sempre com verificação periódica.
- Calibração: ambos podem ser calibrados por comparação com padrão, em banho, forno ou bloco. A rastreabilidade do certificado é a mesma preocupação nos dois casos.
- Diagnóstico: uma falha de circuito aberto é fácil de detectar nos dois. Já os desvios graduais, típicos do envelhecimento, só aparecem por comparação com uma referência.
Tabela comparativa
| Critério | Pt100 | Termopar tipo K |
|---|---|---|
| Princípio | Variação de resistência da platina | Tensão gerada na junção de dois metais |
| Faixa de trabalho | Da região criogênica moderada até algumas centenas de graus | Até temperaturas bem mais altas, acima de mil graus em condições adequadas |
| Exatidão típica | Melhor em faixas baixas e moderadas | Menor, com desvios absolutos maiores |
| Estabilidade | Muito boa em uso normal | Sujeita a deriva por envelhecimento em alta temperatura |
| Resposta | Depende da construção, em geral um pouco mais lenta | Depende da construção, em geral mais rápida |
| Cabeamento | Cobre comum, com 2, 3 ou 4 fios | Cabo de extensão ou compensação do mesmo tipo |
| Alimentação | Corrente de excitação do instrumento | Não precisa, mas exige compensação de junta fria |
| Uso típico | Alimentos, farmacêutica, HVAC, processos de precisão | Fornos, fundição, queima, altas temperaturas |
Erros frequentes na escolha
Alguns equívocos se repetem em especificações e compras:
- escolher termopar por ser mais barato em um processo de baixa temperatura que exige exatidão;
- usar fio de cobre comum para ligar termopar, o que introduz uma nova junção e erro no sinal;
- inverter a polaridade do termopar, o que gera leitura baixa ou negativa;
- ignorar o autoaquecimento do Pt100 em fluidos parados, com corrente de excitação alta;
- dimensionar o sensor sem considerar o poço termométrico, que muda bastante o tempo de resposta;
- não definir o instrumento leitor antes do sensor, o que obriga a adaptações depois.
Outro ponto muitas vezes esquecido é o histórico: se a planta já usa um tipo de sensor, manter a padronização pode simplificar estoque, treinamento e calibração, desde que o tipo seja adequado à faixa e à exatidão requeridas.
Roteiro de decisão
Para decidir entre Pt100 ou termopar, responda às perguntas nesta ordem:
- Qual é a temperatura máxima e mínima do processo? Se excede o que o Pt100 suporta, vá para o termopar.
- Qual é a exatidão exigida? Quanto menor a tolerância, mais o Pt100 se justifica, dentro da sua faixa.
- Qual é a velocidade de variação do processo? Se for alta, avalie construções de resposta rápida, de qualquer tipo.
- O que o instrumento leitor aceita? Muitos aceitam ambos, mas a configuração precisa coincidir com o sensor.
- Qual é a condição mecânica e química? Defina bainha, material e eventual poço.
- Como será mantido e calibrado? Planeje o intervalo de calibração e o estoque de reposição.
Se houver dúvida, a leitura dos requisitos do processo com apoio de quem fabrica e calibra os dois tipos tende a economizar tempo. A Chapecali oferece o serviço de controle e indicação de temperatura e a linha de fabricação própria, que inclui sensores Pt100 e termômetros.
Perguntas frequentes
O Pt100 é sempre mais exato que o termopar tipo K?
Em faixas baixas e moderadas, e em condições normais de uso, sim: o Pt100 costuma ter tolerâncias menores e melhor estabilidade. Mas em temperaturas altas o Pt100 não é aplicável, e a exatidão final depende de todo o conjunto, incluindo cabo, instrumento, instalação e calibração.
Posso trocar um termopar por um Pt100 sem mudar o instrumento?
Em geral não. Os sinais de entrada são diferentes: milivolts no termopar e resistência no Pt100. O instrumento precisa ter entrada configurável para o tipo de sensor usado, e o cabeamento também deve ser adequado. Verifique o manual do indicador, controlador ou transmissor antes da troca.
Preciso calibrar termopares e Pt100 com a mesma frequência?
Não existe frequência única. O intervalo deve ser definido pelo histórico de deriva do sensor, pela criticidade da medição e pelas condições de uso. Termopares em alta temperatura tendem a exigir atenção maior por causa do envelhecimento, e Pt100 em processos críticos também devem ser acompanhados por verificação periódica.
Qual sensor responde mais rápido?
Em construções comparáveis, o termopar costuma responder mais rápido. Porém, bainha, poço, pasta térmica e velocidade do fluido influenciam mais que o princípio de medição. Um sensor rápido dentro de um poço espesso deixa de ser rápido, por isso avalie o conjunto completo.
Conclusão
Não existe um vencedor absoluto entre Pt100 e termopar tipo K. O Pt100 se destaca pela exatidão e estabilidade em faixas baixas e moderadas, e o termopar pela faixa ampla, robustez e resposta rápida em processos quentes. A decisão correta nasce da análise da faixa, da exatidão exigida, do ambiente e da manutenção, e não de hábito ou preço isolado.
